|
| Brand Name: | Haicheng |
| Model Number: | NA |
| MOQ: | 10 SZTUK |
| Cena £: | negotiable |
| Payment Terms: | L/C, D/A, D/P, T/T |
| Supply Ability: | 80000 sztuk miesięcznie |

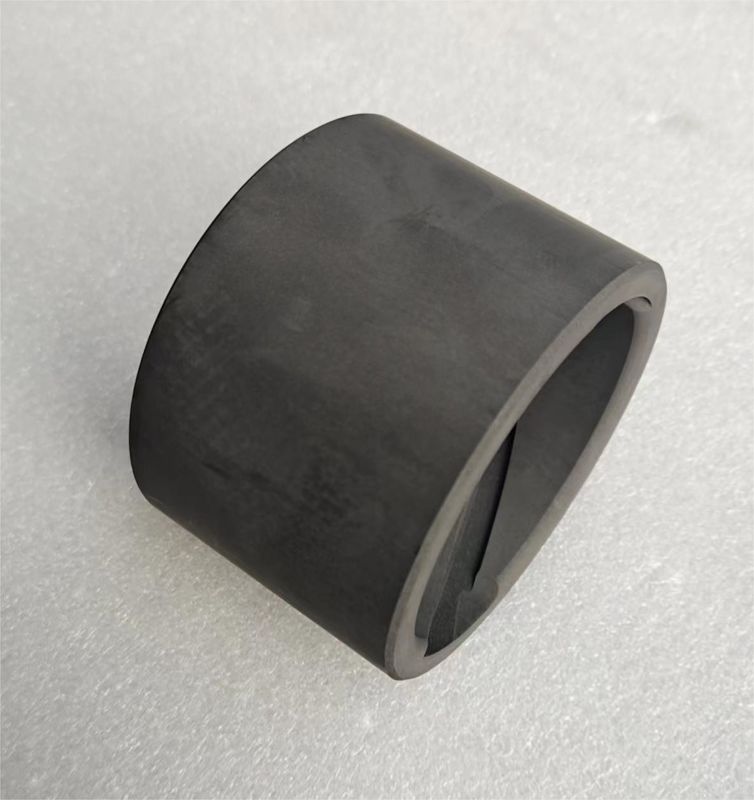

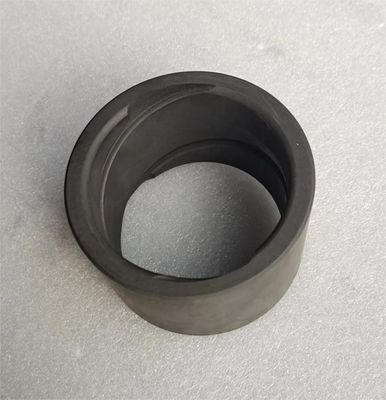

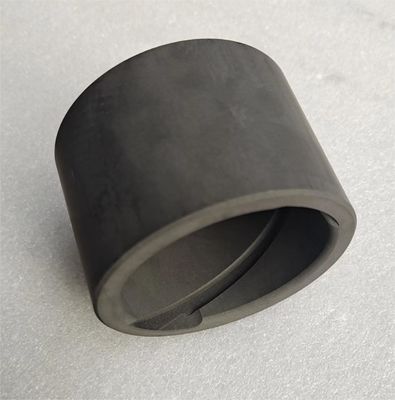

Wysokiej precyzji Antimon Impregnated Graphite Bushing Dostawca z Chin
Pręty z antymonowego grafitu, znane również jako łożyska z antymonowego grafitu, są rodzajem łożysk samooszlifujących się, które są powszechnie stosowane w różnych zastosowaniach przemysłowych.Wyroby te są wytwarzane przez połączenie antymonu z grafitem, co nadaje materiałowi własne właściwości smarowe.
Materiały do wyboru
| Kategoria | Model | W ciąży | Strzeżone | Siła zgięcia | Siła kompresji | Poreczność | Gęstość masowa | Współczynnik rozszerzania cieplnego | Tymczasowa. | |||
| ≥ | `X | ≥ MPa | `X | ≥ MPa | `X | ≤% | g/cm3 | 10-6/°C | °C | |||
| Grafit | M120 | - | 60 | - | 25 | - | 81 | - | 18 | 1.6 | 4 | 350 |
| M154 | - | 40 | - | 20 | - | 40 | - | 28 | 1.42 | - | 350 | |
| M254 | - | 10 | - | 25 | - | 45 | - | 25 | 1.65 | 3.4 | 450 | |
| Węglowogórkowy grafit z żywicy impregnowanej | M106H | Żywica epoksydowa | 75 | 90 | 51 | 60 | 180 | 190 | 1.0 | 1.62 | 4.8 | 200 |
| M238H | 40 | 55 | 39 | 50 | 78 | 110 | 1.0 | 1.85 | 4.5 | 250 | ||
| M255H | 40 | 50 | 34 | 45 | 78 | 90 | 1.0 | 1.8 | 4.5 | 200 | ||
| M106K | Żywica furanu | 80 | 95 | 55 | 65 | 200 | 210 | 2.0 | 1.62 | - | 200 | |
| M120K | 75 | 95 | 50 | 60 | 190 | 195 | 2.0 | 1.7 | 200 | |||
| M154K | 60 | 35 | 70 | 6.0 | 1.6 | 200 | ||||||
| M158K | 80 | 90 | 54 | 60 | 200 | 210 | 1.2 | 1.65 | - | 200 | ||
| Węglowodór metalowy impregnowany grafitem | M106D | Stopy antymonu | 75 | - | 55 | 65 | 170 | 190 | 3 | 2.2 | 5.0 | 500 |
| M120D | 70 | - | 50 | 60 | 140 | 160 | 3 | 2.2 | 5.0 | 500 | ||
| M254D | 35 | - | 35 | - | 65 | - | 3 | 2.2 | 4.5 | 500 | ||
| M120P | Zestaw miedzi | 65 | - | 65 | - | 200 | - | 3 | 2.4 | - | 400 | |
| Węglowogórkowy grafyt szklanego impregnowany | M106R | Szkło | 110 | - | 75 | - | 210 | - | 1.5 | 1.9 | 4.67 | 600 |
| M120R | 95 | - | 57 | - | 190 | - | 1.5 | 1.9 | 4.67 | 600 | ||
| M254R | 65 | - | 55 | - | 100 | - | 1.5 | 1.9 | - | 600 | ||
| M262R | 75 | - | 48 | - | 138 | - | 1.5 | 1.9 | - | 600 | ||
| Grafit ciśniony na gorąco | M353 | - | 45 | - | 45 | - | 120 | - | 1.0 | 1.75 | - | 100 |
| M352 | - | 35 | - | 35 | - | 80 | - | 1.0 | 1.75 | - | 100 | |
| M356 | - | 50 | - | 50 | - | 140 | - | 1.0 | 1.75 | - | 100 | |
| M357 | - | 40 | - | 40 | - | 80 | - | 1.0 | 1.75 | 9.0 | 100 | |
Odporność chemiczna materiału z grapszytu węglowego mechanicznego
| Średnie | Ułamek masy w % | Czyste grafit węglowy | Impregnacja żywicy węglowej grafitu | Impregowany grafit węglowy metalowy | Grafit węglowy tłoczony na gorąco | |||||
| Fenowy | Epoksy | Furan | Antimon | Stop Babbitt | Stopy aluminium | Zestaw miedzi | ||||
| Kwas solny | 50 | + | 0 | + | 0 | ~ | ~ | ~ | ~ | 0 |
| Kwas siarkowy | 50 | + | 0 | + | 0 | ~ | ~ | ~ | ~ | 0 |
| Kwas siarkowy | 98 | + | 0 | ~ | + | ~ | ~ | ~ | ~ | 0 |
| Kwas azotowy | 50 | 0 | 0 | 0 | 0 | ~ | ~ | ~ | ~ | 0 |
| Kwas azotowy | koncentrowane | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ |
| Kwas octowy | 36 | + | + | ~ | 0 | ~ | 0 | 0 | 0 | 0 |
| Woda morska | ~ | + | 0 | + | 0 | ~ | + | 0 | 0 | 0 |
| Benzyn | 100 | + | + | 0 | + | + | + | + | + | + |
| Amoniak | 10 | + | 0 | + | + | + | + | + | ~ | 0 |
| Aceton | 100 | + | 0 | 0 | + | + | 0 | + | + | 0 |
| Węglowodan | 70 | + | + | + | + | + | 0 | + | ~ | 0 |
| Olej silnikowy | ~ | + | 0 | + | + | + | 0 | + | + | + |
| Benzyna | ~ | + | 0 | 0 | + | + | 0 | + | + | + |
| Uwaga: | + jest stabilna, 0 jest normalna, ~ jest niestabilna | |||||||||
